L'emissione di radiazioni da un filtro della linea di segnale è un argomento cruciale che riguarda molti settori, in particolare quelli che si occupano di dispositivi elettronici e sistemi di comunicazione. Come fornitore di filtri della linea di segnale, comprendiamo l'importanza di fornire prodotti di alta qualità con bassa emissione di radiazioni per soddisfare i rigidi requisiti di compatibilità elettromagnetica (EMC).
Comprensione dei filtri della linea di segnale
I filtri della linea di segnale sono progettati per sopprimere l'interferenza elettromagnetica (EMI) e l'interferenza della frequenza radio (RFI) nelle linee del segnale. Funzionano permettendo ai segnali desiderati di passare attraverso attenuando rumore e interferenza indesiderati. Questi filtri sono comunemente utilizzati in una vasta gamma di applicazioni, tra cui telecomunicazioni, sistemi di controllo automobilistico, aerospaziale e industriale.
Il principio di base di un filtro della linea di segnale si basa sulla combinazione di componenti passivi come resistori, condensatori e induttori. I condensatori vengono utilizzati per shunt - rumore ad alta frequenza a terra, mentre gli induttori vengono utilizzati per bloccare le correnti di frequenza ad alta frequenza. I resistori possono essere utilizzati per smorzare le oscillazioni e controllare la risposta in frequenza del filtro.
Fonti di emissione di radiazioni dai filtri della linea di segnale
Esistono diverse fonti di emissione di radiazioni dai filtri della linea di segnale. Una delle fonti primarie sono i campi magnetici generati dagli induttori nel filtro. Gli induttori immagazzinano energia in un campo magnetico e quando la corrente attraverso l'induttore cambia, anche il campo magnetico cambia. Questo cambio di campo magnetico può irradiare energia elettromagnetica nell'ambiente circostante.
Un'altra fonte di emissione di radiazioni sono i campi elettrici generati dai condensatori nel filtro. I condensatori immagazzinano energia in un campo elettrico e variazioni di tensione ad alta frequenza attraverso il condensatore possono causare irradiamenti del campo elettrico. Inoltre, l'accoppiamento inter -componente all'interno del filtro può anche portare all'emissione di radiazioni. Ad esempio, l'induttanza reciproca tra induttori adiacenti o l'accoppiamento capacitivo tra diverse parti del circuito del filtro può trasferire energia e causare radiazioni indesiderate.
Misurare l'emissione di radiazioni
Per garantire che i filtri della linea di segnale soddisfino gli standard EMC richiesti, è necessario misurare la loro emissione di radiazioni. Il metodo più comune per misurare l'emissione di radiazioni è l'uso di una camera anecoica. Una camera anecoica è una stanza appositamente progettata con materiali assorbenti sulle pareti, sul soffitto e sul pavimento per ridurre al minimo i riflessi delle onde elettromagnetiche.
All'interno della camera anecoica, il filtro in test viene posizionato su una tabella di prova e viene utilizzata un'antenna in ricezione per misurare i campi elettromagnetici irradiati a diverse frequenze. I risultati delle misurazioni vengono quindi confrontati con gli standard EMC pertinenti, come i regolamenti CISPR (International Special Committee on Radio Interference) o le normative FCC (Federal Communications Commission).
Un altro metodo per misurare l'emissione di radiazioni è l'uso di una sonda di campo quasi. Una sonda di campo vicina può essere utilizzata per misurare i campi magnetici ed elettrici in prossimità del filtro. Questo metodo è utile per identificare le fonti specifiche di emissione di radiazioni all'interno del filtro e per scopi di risoluzione dei problemi.
Fattori che influenzano l'emissione di radiazioni
Diversi fattori possono influenzare l'emissione di radiazioni da un filtro della linea di segnale. Il primo fattore è il design del filtro. Un filtro ben progettato con corretta selezione e layout dei componenti può ridurre al minimo l'emissione di radiazioni. Ad esempio, l'uso di induttori schermati può ridurre le radiazioni del campo magnetico e le adeguate tecniche di messa a terra e disaccoppiamento possono ridurre le radiazioni del campo elettrico.
La frequenza operativa del filtro ha anche un impatto significativo sull'emissione di radiazioni. Generalmente, i segnali di frequenza più elevati hanno maggiori probabilità di irradiarsi rispetto ai segnali di frequenza più bassi. Pertanto, i filtri progettati per applicazioni ad alta frequenza devono essere progettati attentamente per ridurre al minimo l'emissione di radiazioni.
La qualità dei componenti utilizzati nel filtro è un altro fattore importante. I componenti a bassa qualità possono avere una maggiore capacità parassita e induttanza, che possono aumentare l'emissione di radiazioni. L'uso di componenti ad alta qualità e a bassa perdita può aiutare a ridurre l'emissione di radiazioni.
Le nostre offerte di prodotti
Come fornitore leader di filtri della linea di segnale, offriamo una vasta gamma di prodotti per soddisfare le diverse esigenze dei nostri clienti. Il nostro portafoglio di prodotti includeFiltro EMC AC,Filtro EMC RFI, EFiltri della stanza schermata.

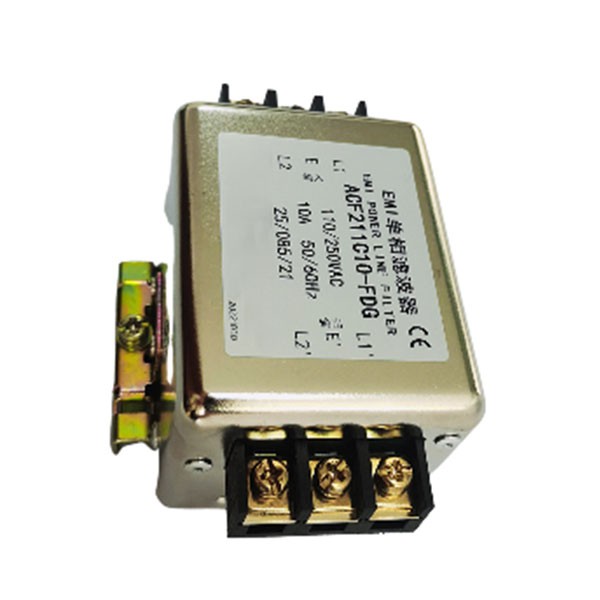

I nostri filtri EMC AC sono progettati per sopprimere l'EMI nelle linee elettriche CA. Sono adatti per una varietà di applicazioni, tra cui alimentatori, attrezzature industriali ed elettrodomestici. Questi filtri sono attentamente progettati per fornire un'elevata attenuazione della modalità comune e del rumore della modalità differenziale minimizzando al contempo l'emissione di radiazioni.
I nostri filtri EMC RFI sono specificamente progettati per sopprimere la RFI nelle linee del segnale. Sono comunemente usati nei sistemi di comunicazione, come router wireless, telefoni cellulari e apparecchiature di comunicazione satellitare. Questi filtri possono effettivamente bloccare segnali RFI indesiderati e garantire il normale funzionamento dei sistemi di comunicazione.
I nostri filtri per camere schermati sono utilizzati nelle stanze schermate per impedire la perdita di onde elettromagnetiche. Sono essenziali per applicazioni che richiedono una schermatura elettromagnetica di alto livello, come strutture militari, laboratori di ricerca e data center.
Minimizzare l'emissione di radiazioni nei nostri prodotti
Ci impegniamo a fornire prodotti a basse emissioni di radiazioni. Per raggiungere questo obiettivo, adottiamo diverse misure nella progettazione e nel processo di produzione del nostro prodotto.
Innanzitutto, utilizziamo strumenti di simulazione avanzati per ottimizzare la progettazione del filtro. Questi strumenti ci consentono di analizzare i campi elettromagnetici all'interno del filtro e prevedere l'emissione di radiazioni. Regolando i valori dei componenti e il layout, possiamo ridurre al minimo l'emissione di radiazioni mantenendo le prestazioni del filtro desiderate.
In secondo luogo, utilizziamo componenti di alta qualità nei nostri prodotti. Offriamo i nostri componenti da fornitori affidabili e conduciamo rigorosi test di controllo della qualità per garantire che soddisfino i nostri standard elevati. I componenti di alta qualità hanno effetti parassiti più bassi, che possono ridurre l'emissione di radiazioni.
In terzo luogo, prestiamo attenzione al processo di produzione. Utilizziamo tecniche di produzione avanzate per garantire l'accuratezza e la coerenza dei nostri prodotti. Ad esempio, utilizziamo linee di montaggio automatizzate per garantire che i componenti siano posizionati con precisione, il che può ridurre l'accoppiamento inter -componente ed emissione di radiazioni.
Importanza della bassa emissione di radiazioni
La bassa emissione di radiazioni dai filtri della linea di segnale è di grande importanza per diversi motivi. Innanzitutto, aiuta a soddisfare i requisiti EMC. Molti paesi e regioni hanno rigidi regolamenti EMC che limitano l'emissione di radiazioni di dispositivi elettronici. Utilizzando i nostri filtri della linea di segnale di emissione a bassa radiazione, i nostri clienti possono garantire che i loro prodotti siano conformi a queste normative ed evitare potenziali problemi legali.
In secondo luogo, le basse emissioni di radiazioni possono migliorare le prestazioni dei sistemi elettronici. L'emissione di radiazioni dai filtri della linea di segnale può interferire con altri dispositivi elettronici nelle vicinanze, causando malfunzionamenti o prestazioni degradate. Riducendo l'emissione di radiazioni, possiamo minimizzare tale interferenza e garantire il funzionamento stabile dei sistemi elettronici.
Contattaci per l'approvvigionamento
Se sei interessato ai nostri filtri della linea di segnale o hai domande sull'emissione di radiazioni, non esitare a contattarci. Abbiamo un team di vendita professionale in grado di fornirti informazioni dettagliate sul prodotto e supporto tecnico. Siamo anche disposti a lavorare a stretto contatto con te per sviluppare soluzioni personalizzate per soddisfare i tuoi requisiti specifici.
Riferimenti
- Ott, HW (2009). Ingegneria della compatibilità elettromagnetica. Wiley - Interscience.
- Schmitt, RL (2002). Compatibilità elettromagnetica in pratica. Newnes.
- Standard CISPR. Comitato speciale internazionale sull'interferenza radio.
- Regolamenti FCC. Commissione federale di comunicazione.
